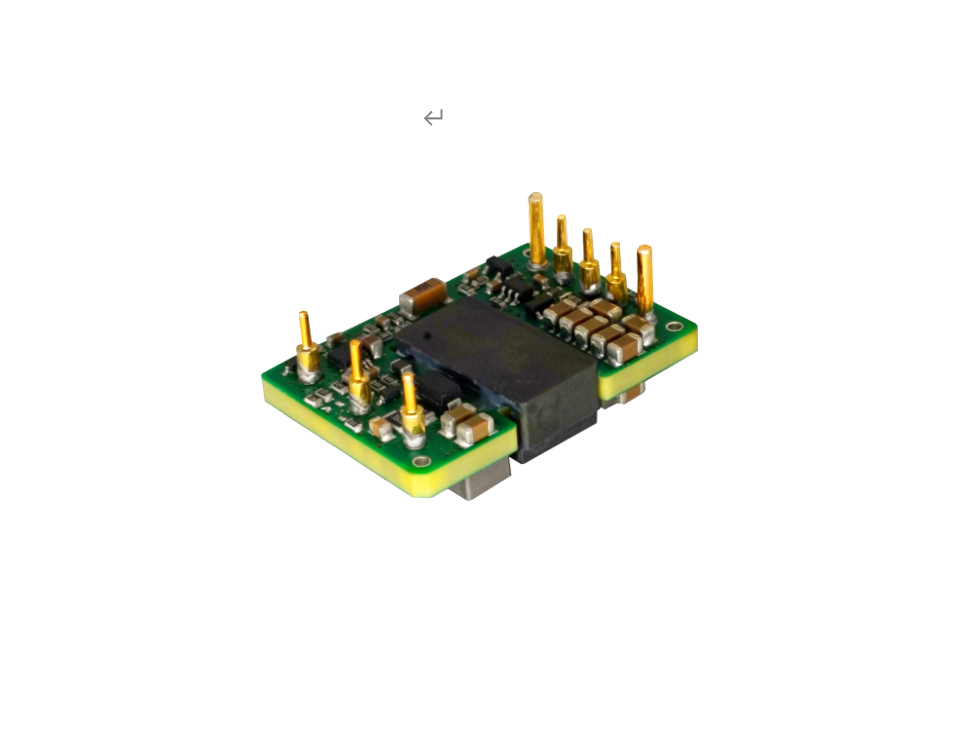

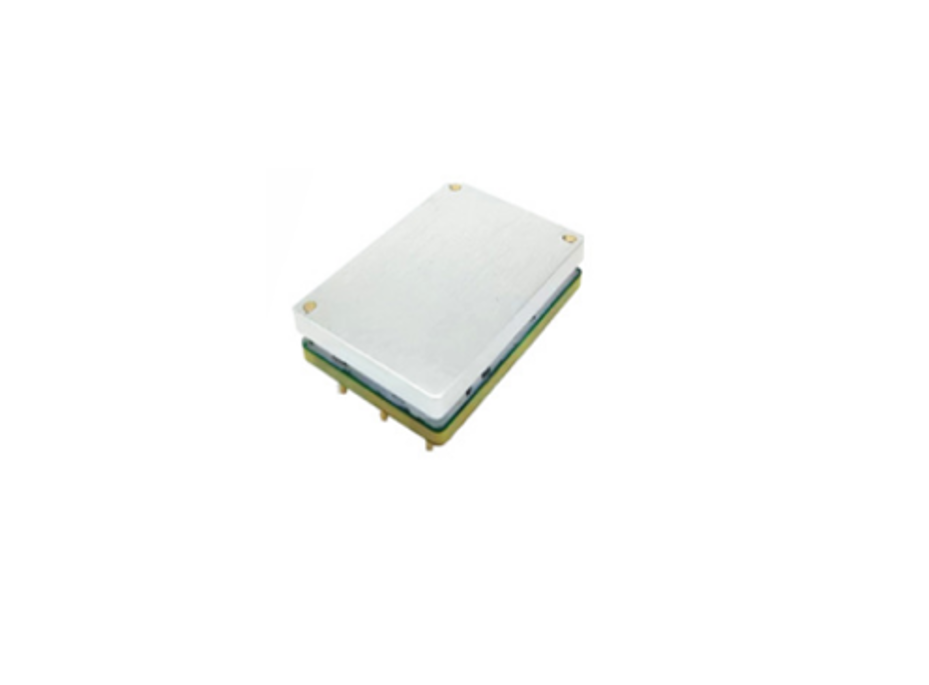

STS75-48S12系列为一款高性能电源，额定输入电压48VDC,输出12V/75W，无最小负载要求，宽电压输入36-75VDC,稳压单路输出。高隔离绝缘电压，允许工作温度高达85℃，具有输入欠压保护、输出过流保护、过温保护、短路保护、远程遥控及远端补偿、输出电压调节等功能。
|
产品型号 |
输入电压 |
输出电压 |
输出电流 |
效率 |
纹波 |
功率 |
|
STS75-48S12 |
36-75Vdc |
12Vdc |
6.25A |
88/90% |
120mVp-p |
75W |
|
STS75-48S12H |
36-75Vdc |
12Vdc |
6.25A |
88/90% |
20mVp-p |
75W |
特点：
l 宽输入电压范围（2：1）
l 宽工作温度范围
l 输出过流保护
l 过温保护
l 输出短路保护
l 输入欠压保护
l 正逻辑
一、环境特性
|
序号 |
项目 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
1 |
工作温度 |
-40 |
85 |
℃ |
见降额曲线 |
|
|
2 |
储存温度 |
-40 |
125 |
℃ |
||
|
3 |
海拔高度 |
3000 |
m |
|||
|
4 |
相对湿度 |
5 |
95 |
%RH |
无凝露 |
|
|
5 |
引脚耐焊接温度 |
350 |
℃ |
焊点距离外壳1.5mm，焊接时间小于1.5S |
||
|
6 |
冲击振动要求 |
IEC/EN 61373 |
||||
|
7 |
重量 |
22 |
g |
|||
二、电气特性
|
序号 |
项目 |
性能指标 |
单位 |
备注 |
||
|
Min. |
Typ. |
Max |
||||
|
1 |
输入冲击电压 |
-0.7 |
85 |
Vdc |
超出该范围输入可能会造成永久性的损坏 |
|
|
2 |
启动工作电压 |
36 |
V |
|||
|
3 |
最大输入电流 |
3 |
A |
36V输入电压，满载输出 |
||
|
4 |
空载输入电流 |
15 |
mA |
额定输入电压 |
||
|
5 |
模块开启 |
CNT悬空或接3.5-15V 电压 |
参考电压-VIN |
|||
|
6 |
模块关断 |
接0-1.2V电压 |
参考电压-VIN |
|||
|
7 |
输出稳压精度 |
±0.5 |
±1.0 |
% |
标称输入电压，从 0%-100%的负载 |
|
|
8 |
线性调整率 |
±0.1 |
±0.5 |
% |
满载，输入电压从低电压到高电压 |
|
|
9 |
负载调整率 |
±0.1 |
±0.5 |
% |
标称输入电压，从10%-100%的负载 |
|
|
10 |
输出电压设置精度 |
±1.0 |
±2.0 |
全输入电压，从 0%-100%的负载 |
||
|
11 |
输出纹波 |
100 |
120 |
mVp-p |
20M带宽，外接220uF以上电容测试 |
|
|
12 |
热温度系数 |
-0.02 |
0.02 |
%/℃ |
||
|
13 |
瞬态恢复时间 |
200 |
250 |
uS |
25%负载阶跃变化(阶跃速率1A/50uS) |
|
|
14 |
瞬态响应偏差 |
-5 |
5 |
% |
25%负载阶跃变化(阶跃速率1A/50uS) |
|
|
15 |
输出电压调节范围 |
-20 |
10 |
%V0 |
调节电压范围 |
|
|
16 |
输出电压远端补偿 |
105 |
% |
|||
三、保护特性
|
序号 |
项目 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
||
|
1 |
输出过流保护 |
6.5 |
8 |
A |
过流打嗝 |
|||
|
2 |
输出短路保护 |
有 |
打嗝式，可持续，自恢复 |
|||||
|
3 |
输出过温保护 |
105 |
115 |
125 |
℃ |
散热器表面温度 |
||
|
4 |
输入欠压保护 |
34 |
Vdc |
空载测试，满载测试会提前过流保护 |
||||
四、安规以及EMC特性
|
序号 |
项目 |
技术指标 |
单位 |
备注 |
||||
|
1 |
抗电强度 |
输入对输出 |
1500 |
Vdc |
无击穿、无飞弧 测试条件：3.5mA /min, 上升速率 500V/s |
|||
|
2 |
输入对基板 |
1000 |
Vdc |
|||||
|
3 |
输出对基板 |
500 |
Vdc |
|||||
|
4 |
绝缘电阻 |
100 |
MΩ |
输入输出绝缘电阻，500Vdc电压测试 |
||||
|
5 |
工作频率 |
300 |
Khz |
|||||
|
6 |
传导骚扰 |
EN50121-3-2 150kHz-500kHz 79dBuV EN55016-2-1 500kHz-30MHz 73dBuV |
||||||
|
7 |
辐射骚扰 |
EN50121-3-2 30MHz-230MHz 40dBuV/m at 10m EN55016-2-1 230MHz-1GHz 47dBuV/m at 10m |
||||||
|
8 |
静电放电 |
EN50121-3-2 Contact ±6KV/Air ±8KV |
判据A |
|||||
|
9 |
辐射抗扰度 |
EN50121-3-2 20V/m |
判据A |
|||||
|
10 |
脉冲群抗扰度 |
EN50121-3-2 ±2kV 5/50ns 5kHz |
判据A |
|||||
|
11 |
浪涌抗扰度 |
EN50121-3-2 line to line ± 1KV（42Ω, 0.5μF） |
判据A |
|||||
|
12 |
传导骚扰抗扰度 |
EN50121-3-2 0.15MHz-80MHz 10 Vr.m.s |
判据A |
|||||
